bis 110 kW Ringkabelschuhanschluss

Die KG-Serie

KG-Schalter sind bemerkenswerte Lasttrennschalter. Sie sind höchst beanspruchbar und wurden speziell als Haupt- und Reparaturschalter für Werkzeugmaschinen, Verteiler- und Schaltschränke entwickelt.

Die kompakten KG-Schalter mit außergewöhnlich großen Trennstrecken bieten ein Höchstmaß an Sicherheit. KG-Ausschalter sind mit sehr groß dimensionierten Kriech- und Luftstrecken zwischen den Anschlüssen ausgestattet, welche speziell für zeitsparende geradlinige Anschlüsse entwickelt wurden. Zwangsweise Betätigung der Hauptkontakte beim Ein- und Ausschalten.

Hauptschalter und Hauptschalter mit Not-Aus-Funktion werden mit sperrbarem Griff und Schutz­abdeckung für alle Schaltertypen bis KG316 geliefert. KG211 bis KG316 werden auch mit Schutz­abdeckung für die Anschlussklemmen angeboten.

Hauptkatalog: Hauptschalter

> Schraubanschluss
> Schraub- und Ringkabelschuhanschluss

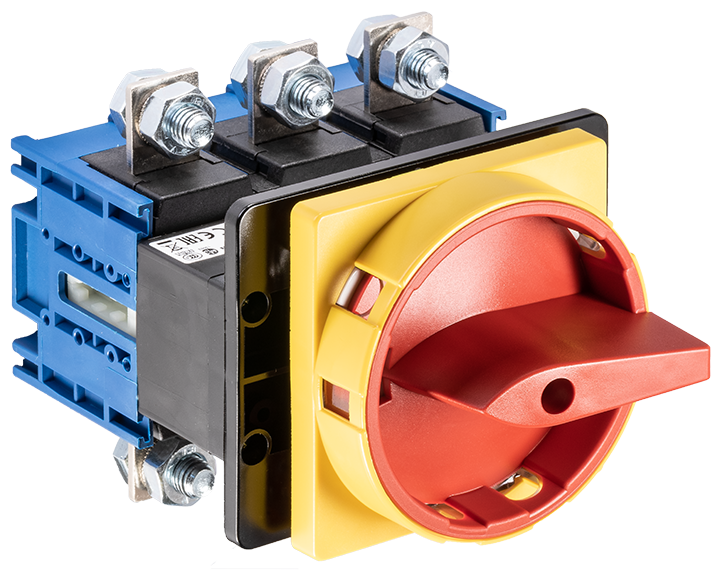

KG126

Dauerstrom:
lu/lth [A]: 125

Schaltleistung (3 x 380 V – 440 V):
AC-23A [kW]: 45
AC-3 [kW]: 37

Datenblatt



KG161

Dauerstrom:
lu/lth [A]: 160

Schaltleistung (3 x 380 V – 440 V):
AC-23A [kW]: 55
AC-3 [kW]: 45

Datenblatt

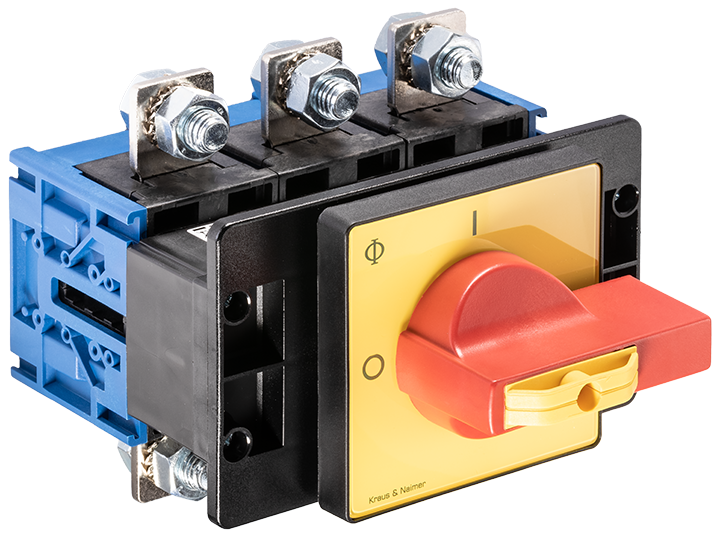

KG211

Dauerstrom:
lu/lth [A]: 200

Schaltleistung (3 x 380 V – 440 V):
AC-23A [kW]: 75
AC-3 [kW]: 55

Datenblatt



KG251

Dauerstrom:
lu/lth [A]: 250

Schaltleistung (3 x 380 V – 440 V):
AC-23A [kW]: 90
AC-3 [kW]: 55

Datenblatt



KG316

Dauerstrom:
lu/lth [A]: 315

Schaltleistung (3 x 380 V – 440 V):
AC-23A [kW]: 110
AC-3 [kW]: 75

Datenblatt



Laut IEC 60947-3, EN 60947-3, VDE 0660 Teil 107.

  • Ausschalter
    2, 3, 4, 6 und 8 Pole
  • Umschalter
    3 und 4 Pole

Fronteinbau

Die Fronteinbauarten sind häufig verwendete Einbauformen, welche einen großen Anwendungsbereich abdecken. Sie werden in zwei Hauptgruppen eingeteilt.

  • Die Zwei- bzw. Vierlochbefestigungen werden mittels (2/4) Schrauben rund um die Achsbohrung befestigt.
  • Die Zentralbefestigungen, bei der die Achsbohrungen zur Befestigung verwendet werden.

Durch die Variationsvielfalt der Zwei- bzw. Vierlochbefestigungen werden alle Anwendungsbereiche abgedeckt.

Verteilereinbau

Die Bauform „Verteilereinbau“ wird zur Befestigung des Schalters an der Rückseite verwendet und ist deshalb die gebräuchlichste Bauform bei großen Schaltschranktiefen.
Der Schalter kann durch 2 bzw. 4 Schrauben oder durch Aufschnappen auf eine Normschiene an der Rückwand des Schaltschrankes befestigt werden. Für diese Bauform sind mehrere Türkupplungen mit oder ohne Sperrvorrichtung erhältlich.
